Manual de partes Eaton Fuller FS-6406N
Todas las secciones del manual de partes de la FS-6406N, con sus diagramas de despiece. Toque un número del diagrama para encontrar la pieza, vea su precio y pídala en la tienda.
La FS-6406N es una Eaton Fuller de 6 velocidades: así lo indican las dos últimas cifras de su número de modelo, 06. Aquí está su manual de partes completo, sección por sección: el diagrama de despiece, el número de parte de cada pieza y su precio actual en dólares.
Este manual tiene 146 piezas en 8 secciones. 142 llevan los botones de la tienda, Agregar al carrito y Comprar ahora, con su precio en dólares; 2 de 150 lb o más se cotizan con el envío a su país; para las otras 2, pregúntenos por WhatsApp o pida una cotización.
Manuales en PDF
Contenido del manual (8 secciones)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con otra palabra o con el número de parte, o mándenos el modelo de la placa.
Carcasa (40)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | A-5634 | Ensamble de campana del clutchReemplaza a 23726, 3316236, 3316237, A-5632 y A-5771. #2 de aluminio, arriba de la línea central, tipo de tracción | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | S-2952 | Ensamble de carcasaReemplaza a 3316276, 4301285, 4304643 y 4305177. | 1 | Cargando... | Cotizar envíoWhatsApp |
| 3 | 4300301 | Conexión de 45 gradosReemplaza al 11H15. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 4 | 201398 | Tapa de toma de fuerza | 2 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 12815 | Buje | 4 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 239613 | Tornillo de cabeza3/8"-16X5/8" | 12 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 23380 | TapaReemplaza al 206466. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 3315679 | Tapón | 1 | Cargando... | Agregar al carritoComprar ahora |
| 10 | X-8L-408 | Ensamble de tornillo y rondana | 2 | Cargando... | Agregar al carritoComprar ahora |
| 11 | X-8-1011 | Tornillo de cabezaReemplaza al 1C1036. 5/8"-11X2-1/4" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 12 | X-3-1000 | Rondana de presión5/8" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 15 | 3315659 | Empaque | 1 | Cargando... | Agregar al carritoComprar ahora |
| 16 | 4300888 | Tapa del balero delantero - de tracción | 1 | Cargando... | Agregar al carritoComprar ahora |
| 17 | 4300121 | Retén de aceiteReemplaza al 3315623. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 18 | 239614 | Tornillo5/16-18X.81 | 6 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315681 | Calza .004Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315682 | Calza .007Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315683 | Calza .010Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315684 | Calza .020Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 4300977 | Calza .040 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 23 | X-12-1207 | Tapón de roscaReemplaza al X121202X121206. 3/4" magnético | 1 | Cargando... | Agregar al carritoComprar ahora |
| 24 | X-12-1209 | Tapón de rosca | 1 | Cargando... | Agregar al carritoComprar ahora |
| 27 | 4301607 | Tapa del balero trasero de la contraflecha | 1 | Cargando... | Agregar al carritoComprar ahora |
| 30 | 3316160 | Rotor del velocímetro | 1 | Cargando... | Agregar al carritoComprar ahora |
| 31 | 711123 | Taza de balero | 1 | Pregunte por disponibilidadWhatsApp | |
| 32 | 3315662 | Calza .004Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315663 | Calza .007Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315664 | Calza .010Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315665 | Calza .020Cantidad según se requiera | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 4300978 | Calza .040 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 33 | K-7045 | Kit de la tapa del balero traseroReemplaza al 4302621. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 34 | 4300119 | Retén de aceite | 1 | Cargando... | Agregar al carritoComprar ahora |
| 36 | K-3411 | Kit de tuercaReemplaza a 21937, 4301920 y 4304690. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 37 | 239436 | Rondana1/2" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 38 | 86D8 | TuercaReemplaza al 86D08. 1/2"-20 | 4 | Cargando... | Agregar al carritoComprar ahora |
| 44 | X-8C-604 | Tornillo de cabeza3/8"-16X1-1/4" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 47 | 14373 | Imán | 1 | Cargando... | Agregar al carritoComprar ahora |
| 49 | 239433 | Birlo1/2"-20X2-5/16" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 50 | X-12-405 | Tapón de rosca | 1 | Cargando... | Agregar al carritoComprar ahora |
| 52 | 238370 | Cáncamo de izaje | 1 | Cargando... | Agregar al carritoComprar ahora |
Ensamble de la contraflecha (12)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | 3315686 | Anillo de retención | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | 3315687 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | K-3796 | Kit de baleros de la contraflechaReemplaza a 5557008 y 5557506. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 3315752 | Anillo de retenciónReemplaza al 3315751. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 4304935 | Engrane impulsor de la contraflechaLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4304936 | Engrane de 5.ª velocidad de la contraflechaLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 4304937 | Engrane de 4.ª velocidad de la contraflechaLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 9 | 4304938 | Engrane de 3.ª velocidad de la contraflechaLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 10 | 230292 | Cuña | 2 | Cargando... | Agregar al carritoComprar ahora |
| 11 | 4304934 | ContraflechaLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 12 | 658981 | Cono de baleroReemplazada por K4155 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 13 | 660181 | Taza de baleroReemplazada por K4155 | 1 | Cargando... | Agregar al carritoComprar ahora |

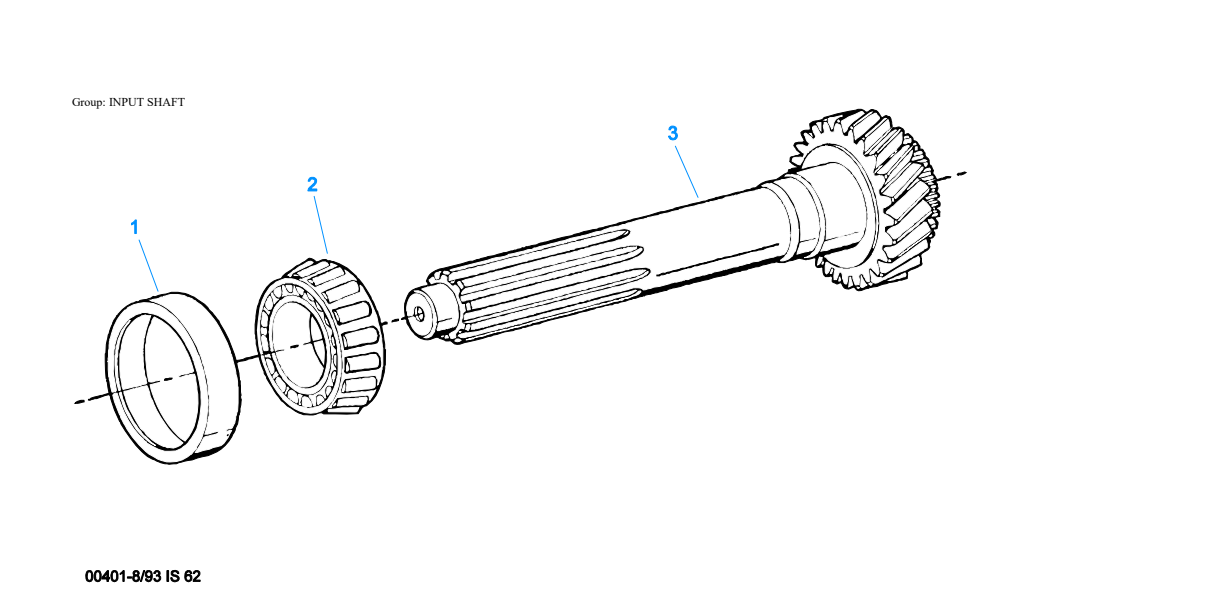

Flecha de entrada (3)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | 675250 | Taza de balero | 1 | Pregunte por disponibilidadWhatsApp | |
| 2 | 742259 | Cono de baleroReemplazada por K4152 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | 4304933 | Flecha de entrada-1.75"Los pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
Kits y ensambles (12)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| K-2183 | Kit de calzas | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3411 | Kit de tuercaReemplaza a 21937, 4301920 y 4304690. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3421 | Kit de sincronizadorReemplaza al K-7004. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3422 | Kit de piezas pequeñas | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3423 | Kit básico de reconstrucción | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3796 | Kit de baleros de la contraflecha | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-7028 | Kit de empaque | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-7045 | Kit de la tapa del balero traseroReemplaza al 4302621. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-7051 | Kit de sincronizador -3/4 | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-7061 | Kit de carcasa de la palanca de cambiosReemplaza a 241075, 4302711 y A-6439. Carcasa de aluminio media - altura de la palanca 3-1/8" | 1 | Cargando... | Agregar al carritoComprar ahora | |
| S-2861 | Ensamble de carcasa de barras de cambioReemplaza al 4303606. Completo, posición del switch de reversa - delantera derecha | 1 | Cargando... | Agregar al carritoComprar ahora | |
| S-2952 | Ensamble de carcasaReemplaza a 3316276, 4301285, 4304643 y 4305177. | 1 | Cargando... | Cotizar envíoWhatsApp |
Ensamble de palanca (9)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 2 | 23180 | Pasador | 2 | Cargando... | Agregar al carritoComprar ahora |
| 3 | 4300690 | ResorteReemplaza al 229337. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 4 | 23181 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 241076 | Palanca de cambios 27-1/2Palanca recta - "doblar a la medida" | 1 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 202484 | Tapa guardapolvo | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4301958 | Empaque | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | X-8C-604 | Tornillo de cabeza3/8"-16X1-1/4" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 9 | 201401 | Perilla de cambiosRosca de 3/8"X24 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 10 | K-7061 | Kit de carcasa de la palanca de cambiosReemplaza a 241075, 4302711 y A-6439. Carcasa de aluminio media - altura de la palanca 3-1/8" | 1 | Cargando... | Agregar al carritoComprar ahora |
Ensamble de la flecha principal (30)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 4 | 710787 | Cono de balero | 1 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 4301467 | Copa de sincronizador 5/6 | 2 | Cargando... | Agregar al carritoComprar ahora |
| 6 | A-6608 | Ensamble de sincronizador 5/6Reemplaza al A-6137. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4301476 | Cubo del clutch 5/6 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 4304932 | Engrane de 5.ª velocidad de la flecha principalLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 9 | 3315737 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 10 | 3315728 | Anillo de retenciónReemplaza al 3315729. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 11 | 3315727 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 12 | 4304931 | Engrane de 4.ª velocidad de la flecha principalLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 13 | 4124075 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 14 | 4301466 | Copa de sincronizador 3/4 | 2 | Cargando... | Agregar al carritoComprar ahora |
| 15 | 3315725 | Anillo de retención | 2 | Cargando... | Agregar al carritoComprar ahora |
| 16 | A-6136 | Ensamble de sincronizador 3/4Reemplaza al 43014574304050. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 17 | 4301475 | Cubo del clutch 3/4 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 18 | 4304930 | Engrane de 3.ª velocidad de la flecha principalLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 19 | 3315722 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 20 | 3315717 | Anillo de retenciónReemplaza al 3315718. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315719 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 22 | 4304929 | Engrane de 2.ª velocidad de la flecha principalLos pedidos de esta pieza deben hacerse a través de una agencia Navistar International | 1 | Cargando... | Agregar al carritoComprar ahora |
| 23 | A-7934 | Ensamble de sincronizador 1/2Reemplaza a 4304551, A-6801 y A-6932. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 24 | 4304545 | Engrane de 1.ª velocidad de la flecha principalReemplaza a 4303809 y 4303946. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 25 | 4304547 | Engrane de reversa de la flecha principal | 1 | Cargando... | Agregar al carritoComprar ahora |
| 26 | 4301474 | Cubo del clutch - reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 27 | 4304550 | Embrague deslizante - reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 28 | 10J06 | Balín de acero3/16" | 2 | Cargando... | Agregar al carritoComprar ahora |
| 31 | 3315703 | Balero | 4 | Cargando... | Agregar al carritoComprar ahora |
| 33 | 4304549 | Flecha principalReemplaza al 4303808. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 34 | 4301492 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 35 | 5557003 | Cono de baleroReemplazada por K4160 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 36 | 4304555 | Balero | 1 | Cargando... | Agregar al carritoComprar ahora |
Ensamble del engrane loco de reversa (5)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 15 | 3315674 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 16 | 3315676 | Espaciador | 1 | Cargando... | Agregar al carritoComprar ahora |
| 18 | 3315672 | Flecha del engrane loco de reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 19 | 10J06 | Balín de acero3/16" | 1 | Cargando... | Agregar al carritoComprar ahora |
| 20 | 4304318 | Engrane loco de reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
Carcasa de barras de cambio (35)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | A-6744 | Ensamble de carcasa de barras de cambioReemplaza a 3315760 y 4302947. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | 4300854 | EmpaqueReemplaza al 3315678. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | X-8C-600 | Tornillo de cabezaReemplaza 239611. 3/8"-16X1" | 12 | Cargando... | Agregar al carritoComprar ahora |
| 4 | 3315765 | Resorte | 4 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 10J14 | Balín de acero7/16" | 13 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 201044 | Pasador | 2 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4301719 | Retenedor de balín- reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 19 | 21736 | Anillo de retención | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3316296 | Émbolo | 1 | Cargando... | Agregar al carritoComprar ahora |
| 22 | 3316298 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 23 | 21723 | Resorte | 1 | Cargando... | Agregar al carritoComprar ahora |
| 24 | 21724 | Resorte | 1 | Cargando... | Agregar al carritoComprar ahora |
| 25 | 3316295 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 26 | 3316300 | Bloque de cambio de reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 27 | 4301469 | Barra de horquilla de reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 28 | 3315897 | Ensamble de horquilla de reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 29 | 3315778 | Bloque de cambio 1.ª/2.ª | 1 | Cargando... | Agregar al carritoComprar ahora |
| 30 | 4304561 | Barra de horquilla 1.ª/2.ªReemplaza al 4303819. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 31 | 3315772 | Ensamble de horquilla 1.ª/2.ªReemplaza al 3315770. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 4301471 | Barra de horquilla 3.ª/4.ª | 1 | Cargando... | Agregar al carritoComprar ahora |
| 33 | A-6139 | Ensamble de horquilla 3.ª/4.ªReemplaza al 4301486. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 34 | 1JM6028 | Pasador | 6 | Cargando... | Agregar al carritoComprar ahora |
| 35 | 1JM3528 | Pasador | 6 | Cargando... | Agregar al carritoComprar ahora |
| 36 | 4301472 | Barra de horquilla 5.ª/6.ª | 1 | Cargando... | Agregar al carritoComprar ahora |
| 37 | A-6138 | Ensamble de horquilla 5.ª/6.ªReemplaza al 4301488. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 39 | 4301279 | Retenedor de barra de cambioReemplaza al 3315756. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 40 | 3315757 | Retenedor de barra de cambio | 1 | Cargando... | Agregar al carritoComprar ahora |
| 41 | 233043 | Tornillo de cabeza3/8"-16X1" | 8 | Cargando... | Agregar al carritoComprar ahora |
| 43 | 227675 | Inserto - zapata de horquilla | 6 | Cargando... | Agregar al carritoComprar ahora |
| 44 | 235052 | Tapón Ca9/16 - 18 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 44 | 4303656 | TapónReemplaza al 15917. 9/16 - 18, roscado | 1 | Cargando... | Agregar al carritoComprar ahora |
| 45 | 15900 | Empaque | 1 | Cargando... | Agregar al carritoComprar ahora |
| 46 | X-8-688 | Tornillo de cabeza3/8"-16X1" | 5 | Cargando... | Agregar al carritoComprar ahora |
| 47 | 238370 | Cáncamo de izaje | 5 | Cargando... | Agregar al carritoComprar ahora |
| 999 | S-2861 | Ensamble de carcasa de barras de cambioReemplaza al 4303606. Completo, posición del switch de reversa - delantera derecha | 1 | Cargando... | Agregar al carritoComprar ahora |
Antes de pedir
Compare el número de parte con la pieza vieja o con la placa de su transmisión. Si una pieza dice Reemplazada por, los botones agregan la pieza nueva que la sustituye. Las piezas sin botón de compra se cotizan: escríbanos por WhatsApp con el número de parte y el número de serie de la placa.
Vea también transmisiones Eaton Fuller de 6 velocidades: sus modelos y los demás manuales de partes en español.
¿Necesita ayuda para encontrar la pieza?
Mándenos el modelo de la placa o el número de parte. Le contestamos en español.
