Manual de partes Eaton Fuller F-5505B-DM3
Todas las secciones del manual de partes de la F-5505B-DM3, con sus diagramas de despiece. Toque un número del diagrama para encontrar la pieza, vea su precio y pídala en la tienda.
La F-5505B-DM3 es una Eaton Fuller de 5 velocidades: así lo indican las dos últimas cifras de su número de modelo, 05. Aquí está su manual de partes completo, sección por sección: el diagrama de despiece, el número de parte de cada pieza y su precio actual en dólares.
Este manual tiene 156 piezas en 12 secciones. 149 llevan los botones de la tienda, Agregar al carrito y Comprar ahora, con su precio en dólares; 2 de 150 lb o más se cotizan con el envío a su país; para las otras 5, pregúntenos por WhatsApp o pida una cotización.
Manuales en PDF
- Manual de partes en español (PDF) 2.1 MB
- Manual de partes original (PDF) 1.1 MB
- Manual de servicio (PDF) 28.6 MB
Contenido del manual (12 secciones)
- Carcasa (42)
- Controlador ECU y arnés (3)
- Ensamble de la contraflecha (11)
- Ensamble del freno de inercia (11)
- Flecha de entrada (2)
- Kits y ensambles (18)
- Ensamble de la flecha principal (26)
- Mecanismo de estacionamiento (3)
- Ensamble del engrane loco de reversa (5)
- Carcasa de barras de cambio (28)
- Controles de cambio (1)

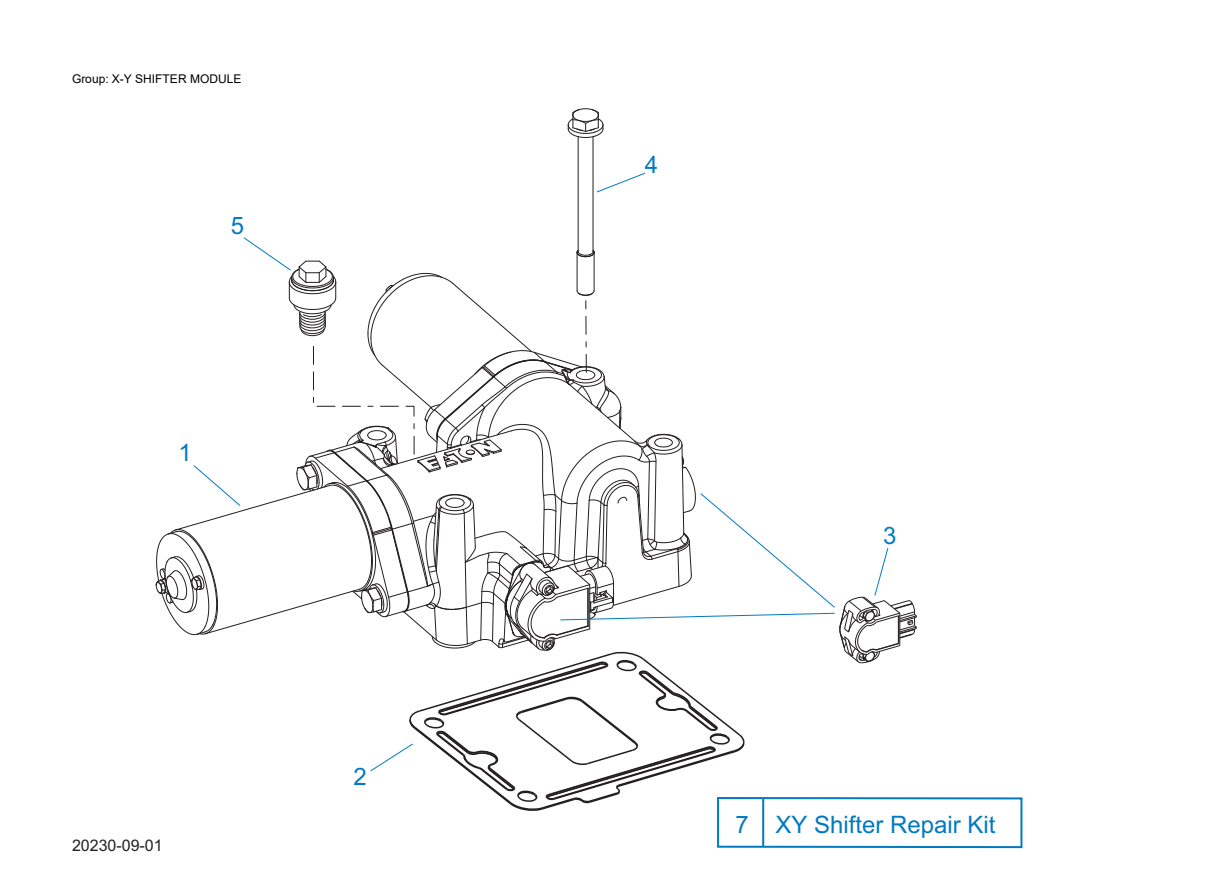

- Módulo de cambios X-Y (6)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con otra palabra o con el número de parte, o mándenos el modelo de la placa.
Carcasa (42)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | A-7636 | Ensamble de campana del clutchReemplaza al 4305882. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | A-7852 | Ensamble de carcasa | 1 | Pregunte por disponibilidadWhatsApp | |
| 4 | 201398 | Tapa de toma de fuerza | 1 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 239613 | Tornillo de cabeza3/8"-16X5/8" | 12 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4303692 | Tapa del registro de mano | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 3315679 | Tapón | 1 | Cargando... | Agregar al carritoComprar ahora |
| 9 | 4305309 | EmpaqueReemplaza al 1684. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 10 | X-8L-408 | Ensamble de tornillo y rondana | 2 | Cargando... | Agregar al carritoComprar ahora |
| 11 | X-3-1000 | Rondana de presión5/8" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 12 | X-8-1013 | Tornillo de cabeza hexagonal.625-11 X 3.00 | 4 | Cargando... | Agregar al carritoComprar ahora |
| 15 | 3315659 | Empaque | 1 | Cargando... | Agregar al carritoComprar ahora |
| 16 | 4300888 | Tapa del balero delantero - de tracción | 1 | Cargando... | Agregar al carritoComprar ahora |
| 17 | 4300121 | Retén de aceiteReemplaza al 3315623. Flecha 1.873, ancho .375, OD 2.68 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 18 | 239614 | Tornillo5/16-18X.81 | 6 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315681 | Calza .004 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315682 | Calza .007 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315683 | Calza .010 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315684 | Calza .020 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 4300977 | Calza .040 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 23 | X-12-1209 | Tapón de rosca | 1 | Cargando... | Agregar al carritoComprar ahora |
| 24 | X-12-1207 | Tapón de roscaReemplaza a X121202 y X121206. 3/4" magnético | 2 | Cargando... | Agregar al carritoComprar ahora |
| 27 | 4301607 | Tapa del balero trasero de la contraflecha | 1 | Cargando... | Agregar al carritoComprar ahora |
| 30 | 3316160 | Rotor del velocímetro16 dientes | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315662 | Calza .004 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315663 | Calza .007 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315664 | Calza .010 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 3315665 | Calza .020 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 4300978 | Calza .040 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 33 | S-2864 | Ensamble de la tapa del balero traseroReemplaza a 691423 y 691666. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 34 | 4300119 | Retén de aceiteFlecha 2.753, ancho .5 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 36 | K-3411 | Kit de tuercaReemplaza a 21937, 4301920 y 4304690. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 37 | 239436 | Rondana1/2" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 38 | 86D8 | TuercaReemplaza al 86D08. 1/2"-20 | 4 | Cargando... | Agregar al carritoComprar ahora |
| 44 | X-8C-604 | Tornillo de cabeza3/8"-16X1-1/4" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 47 | 14373 | Imán | 2 | Cargando... | Agregar al carritoComprar ahora |
| 49 | 239433 | Birlo1/2"-20X2-5/16" | 4 | Cargando... | Agregar al carritoComprar ahora |
| 52 | 238370 | Cáncamo de izaje | 2 | Cargando... | Agregar al carritoComprar ahora |
| 53 | K-3231 | Kit de sensor de velocidadReemplaza a A-6398 y A-6724. Sensor sencillo (2 pines)Reemplazada por K4148 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 54 | X-8C-409 | Tornillo de cabeza1/4"-20X5/8" | 1 | Cargando... | Agregar al carritoComprar ahora |
| 55 | 14142 | O-ring | 1 | Cargando... | Agregar al carritoComprar ahora |
| 56 | K-3125 | Kit de tapón del velocímetroReemplaza al 4302707. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 57 | X-8C-409 | Tornillo de cabeza1/4"-20X5/8" | 2 | Cargando... | Agregar al carritoComprar ahora |
Controlador ECU y arnés (3)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | K-3912 | Kit del controlador de la transmisión | 1 | Cargando... | Cotizar envíoWhatsApp |
| 2 | K-3743 | Kit de arnés de la transmisiónReemplaza al 4306024. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | X-8C-455 | Cabeza hexagonal | 3 | Cargando... | Agregar al carritoComprar ahora |
Ensamble de la contraflecha (11)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | 3315686 | Anillo de retención | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | 3315687 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | K-3795 | Kit de baleros de la contraflechaReemplaza a 1313645 y 791943. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 3315752 | Anillo de retenciónReemplaza al 3315751. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 4304541 | Engrane impulsor de la contraflecha | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4304542 | Engrane de 5.ª velocidad de la contraflecha | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 4304097 | Engrane de 4.ª velocidad de la contraflechaReemplaza al 4304099. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 9 | 4304056 | Engrane de 3.ª velocidad de la contraflechaReemplaza al 4304062. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 10 | 230292 | Cuña | 2 | Cargando... | Agregar al carritoComprar ahora |
| 11 | 4306202 | Contraflecha | 1 | Cargando... | Agregar al carritoComprar ahora |
| 12 | K-4155 | Kit de balero (contraflecha trasera)Reemplaza a 658981 y 660181. | 1 | Cargando... | Agregar al carritoComprar ahora |
Ensamble del freno de inercia (11)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | K-3648 | Kit del freno de inerciaReemplaza a A-7434, K-3508 y A-7828. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | X-8C-409 | Tornillo de cabeza1/4"-20X5/8" | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | X-8C-690 | Tornillo de cabeza | 6 | Cargando... | Agregar al carritoComprar ahora |
| 4 | 4303677 | Codo | 1 | Cargando... | Agregar al carritoComprar ahora |
| 5 | K-3981 | Kit de mangueras del freno de inercia Gen 3 de montaje dobleReemplaza a 5588211 y 5588213. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 691603 | Conector de tubo 3/8 TO3/4 16 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 691517 | Conexión de filtro | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 4305309 | EmpaqueReemplaza al 1684. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 9 | K-3231 | Kit de sensor de velocidadReemplaza a A-6398 y A-6724. Sensor sencillo (2 pines)Reemplazada por K4148 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 10 | K-4129 | Kit de placa adaptadoraReemplaza al 691519. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 11 | K-3638 | Kit de conector del freno de inercia (I)Reemplaza al 691499. | 1 | Cargando... | Agregar al carritoComprar ahora |
Flecha de entrada (2)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | K-4152 | Kit de balero (flecha de entrada)Reemplaza a 675250 y 742259. Entrada de 1.75" | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | 4304539 | Flecha de entrada 1.75" de tracciónPiloto 30MM | 1 | Cargando... | Agregar al carritoComprar ahora |
Kits y ensambles (18)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| K-2183 | Kit de calzas | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3125 | Kit de tapón del velocímetroReemplaza al 4302707. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3231 | Kit de sensor de velocidadReemplaza a A-6398 y A-6724. Sensor sencillo (2 pines)Reemplazada por K4148 | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3411 | Kit de tuercaReemplaza a 21937, 4301920 y 4304690. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3438 | Kit del sensor de posiciónReemplaza a 691551 y 691926. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3440 | Kit básico de reconstrucción | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3638 | Kit de conector del freno de inercia (I)Reemplaza al 691499. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3648 | Kit del freno de inerciaReemplaza a A-7434 y K-3508. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3738 | Kit de empaque | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3743 | Kit de arnés de la transmisiónReemplaza al 4306024. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3784RX | Kit de cambio X-y de generación 3 remanufacturado de intercambioReemplaza a A-7670, A-7856 y K-3784. | 1 | Descontinuada: llámenos por un reemplazoWhatsApp | ||
| K-3795 | Kit de baleros de la contraflechaReemplaza a 1313645 y 791943. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-3912 | Kit del controlador de la transmisión | 1 | Cargando... | Cotizar envíoWhatsApp | |
| K-4009 | Kit de reparación del cambio Xy | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-4048 | Ensamble del actuadorReemplaza al A-7900. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| K-4049 | Sensor de posición rotativoReemplaza al 4306348. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| S-2864 | Ensamble de la tapa del balero traseroReemplaza a 691423 y 691666. | 1 | Cargando... | Agregar al carritoComprar ahora | |
| S-3107 | Ensamble de carcasa de barras de cambio | 1 | Cargando... | Agregar al carritoComprar ahora |
Ensamble de la flecha principal (26)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 4 | 710787 | Cono de balero | 1 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 691415 | Embrague deslizante (5.ª/6.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4301476 | Cubo del clutch 5/6 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 8 | 4304543 | Engrane OD de la flecha principal | 1 | Cargando... | Agregar al carritoComprar ahora |
| 9 | 3315737 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 10 | 3315728 | Anillo de retenciónReemplaza al 3315729. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 11 | 3315727 | Rondana | 1 | Cargando... | Agregar al carritoComprar ahora |
| 12 | 4304098 | Engrane de 4.ª velocidad de la flecha principalReemplaza al 4304401. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 13 | 4124075 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 15 | 3315725 | Anillo de retención | 1 | Cargando... | Agregar al carritoComprar ahora |
| 16 | 691414 | Embrague deslizante (3.ª/4.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 17 | 4301475 | Cubo del clutch 3/4 | 1 | Cargando... | Agregar al carritoComprar ahora |
| 18 | 4304057 | Engrane de 3.ª velocidad de la flecha principalReemplaza al 4304063. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 19 | 3315722 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 20 | 3315717 | Anillo de retenciónReemplaza al 3315718. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 21 | 3315719 | Rondana | 2 | Cargando... | Agregar al carritoComprar ahora |
| 22 | 4306161 | Engrane de 2.ª velocidad de la flecha principal | 1 | Cargando... | Agregar al carritoComprar ahora |
| 23 | 4306165 | Embrague deslizante (1.ª/2.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 24 | 4306160 | Engrane de 1.ª velocidad de la flecha principal | 1 | Cargando... | Agregar al carritoComprar ahora |
| 25 | 4306159 | Engrane de reversa de la flecha principal | 1 | Cargando... | Agregar al carritoComprar ahora |
| 26 | 4306164 | Cubo del clutch - reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 28 | 10J06 | Balín de acero3/16" | 3 | Cargando... | Agregar al carritoComprar ahora |
| 31 | 4306171 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 4306172 | Balero | 1 | Cargando... | Agregar al carritoComprar ahora |
| 33 | 4306155 | Flecha principal | 1 | Cargando... | Agregar al carritoComprar ahora |
| 35 | K-4160 | Kit de balero (flecha de salida)Reemplaza a 5557003 y 711123. | 1 | Cargando... | Agregar al carritoComprar ahora |
Mecanismo de estacionamiento (3)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | K-4048 | Ensamble del actuadorReemplaza al A-7900. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | K-4049 | Sensor de posición rotativoReemplaza al 4306348. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | 4306175 | Empaque | 1 | Cargando... | Agregar al carritoComprar ahora |
Ensamble del engrane loco de reversa (5)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 15 | 3315674 | Balero | 2 | Cargando... | Agregar al carritoComprar ahora |
| 16 | 4306163 | Espaciador | 1 | Pregunte por disponibilidadWhatsApp | |
| 18 | 4307129 | Flecha del engrane loco de reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 19 | 10J06 | Balín de acero3/16" | 1 | Cargando... | Agregar al carritoComprar ahora |
| 20 | 4306162 | Engrane loco de reversa | 1 | Pregunte por disponibilidadWhatsApp |

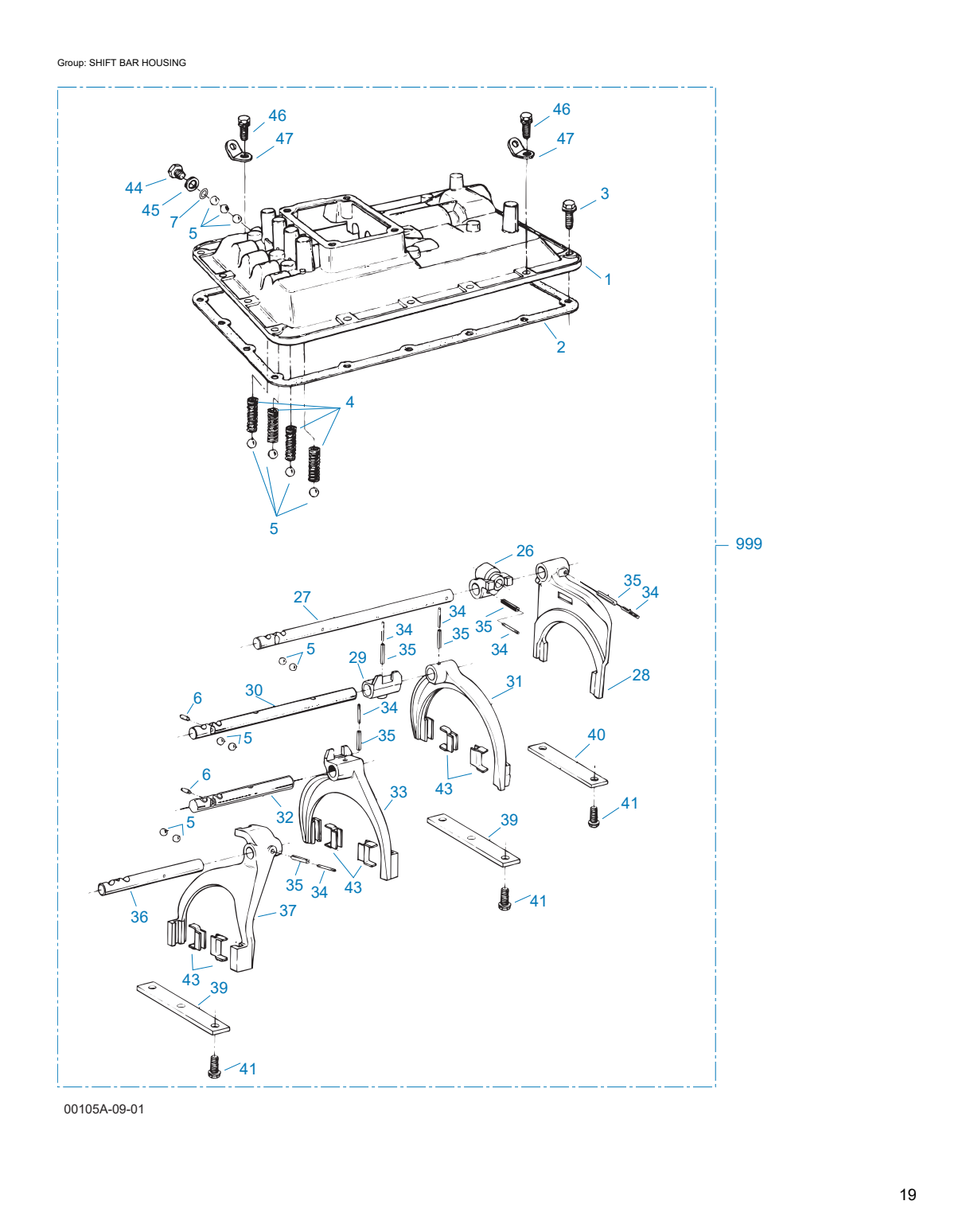

Carcasa de barras de cambio (28)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | S-3107 | Ensamble de carcasa de barras de cambio | 1 | Cargando... | Agregar al carritoComprar ahora |
| 2 | 4300854 | EmpaqueReemplaza al 3315678. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | X-8C-600 | Tornillo de cabezaReemplaza 239611. 3/8"-16X1" | 12 | Cargando... | Agregar al carritoComprar ahora |
| 4 | 4306390 | Resorte | 4 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 10J14 | Balín de acero7/16" | 13 | Cargando... | Agregar al carritoComprar ahora |
| 6 | 201044 | Pasador | 2 | Cargando... | Agregar al carritoComprar ahora |
| 7 | 4301719 | Retenedor de balín- reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 26 | 691526 | Bloque de cambio - reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 27 | 4306166 | Barra de horquilla - reversa | 1 | Cargando... | Agregar al carritoComprar ahora |
| 28 | 4306169 | Ensamble de horquilla de cambios | 1 | Cargando... | Agregar al carritoComprar ahora |
| 29 | 691522 | Bloque de cambio (1.ª/2.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 30 | 691419 | Barra de horquilla (1.ª/2.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 31 | 4306167 | Ensamble de horquilla de cambios | 1 | Cargando... | Agregar al carritoComprar ahora |
| 32 | 691420 | Barra de horquilla (3.ª/4.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 33 | A-7038 | Ensamble de horquilla (3.ª/4.ª)Reemplaza al 691524. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 34 | 1JM6028 | Pasador | 6 | Cargando... | Agregar al carritoComprar ahora |
| 35 | 1JM3528 | Pasador | 6 | Cargando... | Agregar al carritoComprar ahora |
| 36 | 691421 | Barra de horquilla (5.ª/6.ª) | 1 | Cargando... | Agregar al carritoComprar ahora |
| 37 | A-7039 | Ensamble de horquilla (5.ª/6.ª)Reemplaza al 691525. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 39 | 4301279 | Retenedor de barra de cambioReemplaza al 3315756. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 40 | 3315757 | Retenedor de barra de cambio | 1 | Cargando... | Agregar al carritoComprar ahora |
| 41 | 233043 | Tornillo de cabeza3/8"-16X1" | 8 | Cargando... | Agregar al carritoComprar ahora |
| 43 | 227675 | Inserto - zapata de horquilla | 6 | Cargando... | Agregar al carritoComprar ahora |
| 44 | 235052 | Tapón Ca | 1 | Cargando... | Agregar al carritoComprar ahora |
| 45 | 15900 | Empaque | 1 | Cargando... | Agregar al carritoComprar ahora |
| 46 | X-8-688 | Tornillo de cabeza3/8"-16X1" | 3 | Cargando... | Agregar al carritoComprar ahora |
| 47 | 238370 | Cáncamo de izaje | 3 | Cargando... | Agregar al carritoComprar ahora |
| 999 | S-3107 | Ensamble de carcasa de barras de cambio | 1 | Cargando... | Agregar al carritoComprar ahora |
Controles de cambio (1)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | 4306043 | Ensamble de botón pulsadorReemplaza a A-7466 y S-3007. | 1 | Cargando... | Agregar al carritoComprar ahora |
Módulo de cambios X-Y (6)
| Pos. | Número de parte | Descripción | Cant. | Precio (USD) | Comprar |
|---|---|---|---|---|---|
| 1 | K-3784RX | Kit de cambio X-y de generación 3 remanufacturado de intercambioReemplaza a A-7670, A-7856 y K-3784. | 1 | Descontinuada: llámenos por un reemplazoWhatsApp | |
| 2 | 4305452 | EmpaqueReemplaza al 4301958. | 1 | Cargando... | Agregar al carritoComprar ahora |
| 3 | K-3438 | Kit del sensor de posiciónReemplaza a 691551 y 691926. | 2 | Cargando... | Agregar al carritoComprar ahora |
| 4 | X-8C-615 | Tornillo de cabeza | 4 | Cargando... | Agregar al carritoComprar ahora |
| 5 | 4304602 | RespiraderoReemplaza al 23605. 1/4" NPT | 1 | Cargando... | Agregar al carritoComprar ahora |
| 7 | K-4009 | Kit de reparación del cambio Xy | 1 | Cargando... | Agregar al carritoComprar ahora |
Antes de pedir
Compare el número de parte con la pieza vieja o con la placa de su transmisión. Si una pieza dice Reemplazada por, los botones agregan la pieza nueva que la sustituye. Las piezas sin botón de compra se cotizan: escríbanos por WhatsApp con el número de parte y el número de serie de la placa.
Vea también transmisiones Eaton Fuller de 5 velocidades: sus modelos y los demás manuales de partes en español.
¿Necesita ayuda para encontrar la pieza?
Mándenos el modelo de la placa o el número de parte. Le contestamos en español.
